  接近開關是一種在工業現場使用非常多的傳感器,它可以非接觸的方式檢測是否有物體靠近。顧名思義,作為一種開關(Switch),它能輸出0或者1兩種結果。根據工作原理的不同,接近開關可以分為電感式和光電式兩種。今天這篇文章,我們來和大家聊聊電感式接近開關的工作原理。

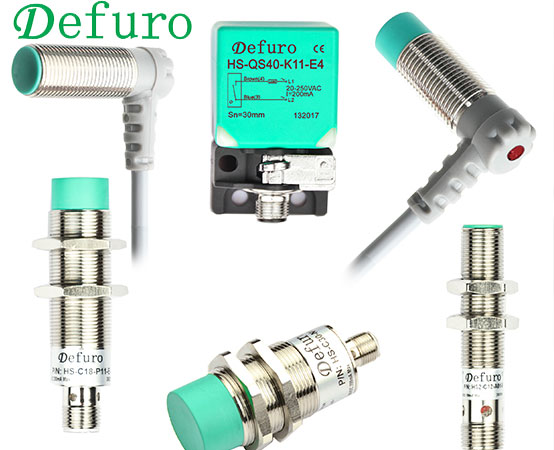

  大家先跟我來認識一下電感式接近開關的樣子。



你知道電感式接近開關是怎樣工作的嗎

  電感式接近開關是怎樣工作的

  電感式接近開關工作是至少需要兩根線,一根是外殼了,直接作地,也就是低電勢點.它的內部有個雙向穩壓管,它的工作電源即來源由此。它不導通時也有微弱的電流通過,以此來保持內部電子電路的工作,導通時有一定的壓降,同樣是為了給電路工作。它的電子電路是集成電路,耗電極微,輸出用可控硅。

  開關工作時是通過其內部振蕩電路在其前表面產生一個高頻磁場。當有鐵質金屬接近它時,鐵質金屬很容易被磁化,磁化的過程會吸收高頻磁場的能量。隨著鐵質金屬與接近開關的靠近,金屬被磁化的程度越高,高頻磁場的能量被吸收的就越多。這導致接近開關內部振蕩電路的負載越來越大,最后振蕩電路發生衰減或者停止。

  接近開關內部的檢測電路可以檢測振蕩電路狀態的變化,從而改變輸出狀態,將接近開關的信號值從0變?yōu)?。

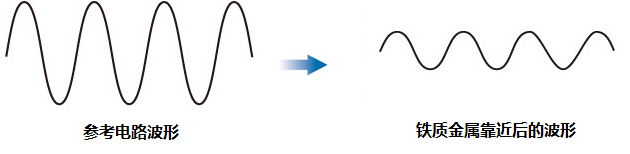

  振蕩電路的波形在接觸鐵質金屬前后可以參下面這張圖:



你知道電感式接近開關是怎樣工作的嗎

  當不含鐵的金屬(比如:鋁、銅等)靠近電感式接近開關時,它們不吸收高頻磁場的能量。相反,這類金屬還能使接近開關內部振蕩電路的頻率增大。內部的檢測電路同樣能檢測到這種變化,從而改變輸出狀態,將接近開關的信號值從0變?yōu)?。

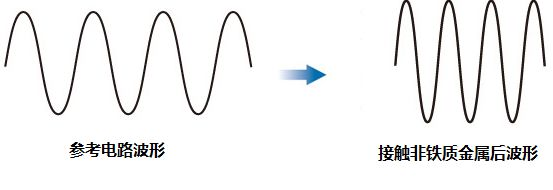

  振蕩電路的波形在接觸不含鐵金屬前后可以參下面這張圖:



你知道電感式接近開關是怎樣工作的嗎

  好了,關于電感式接近開關的工作原理小編就介紹到這里。如果你喜歡這部文章或者還有疑問,可以在德夫爾工業電子的官網給我們留言。
